簡介
土工格柵是一種主要的土工合成材料。

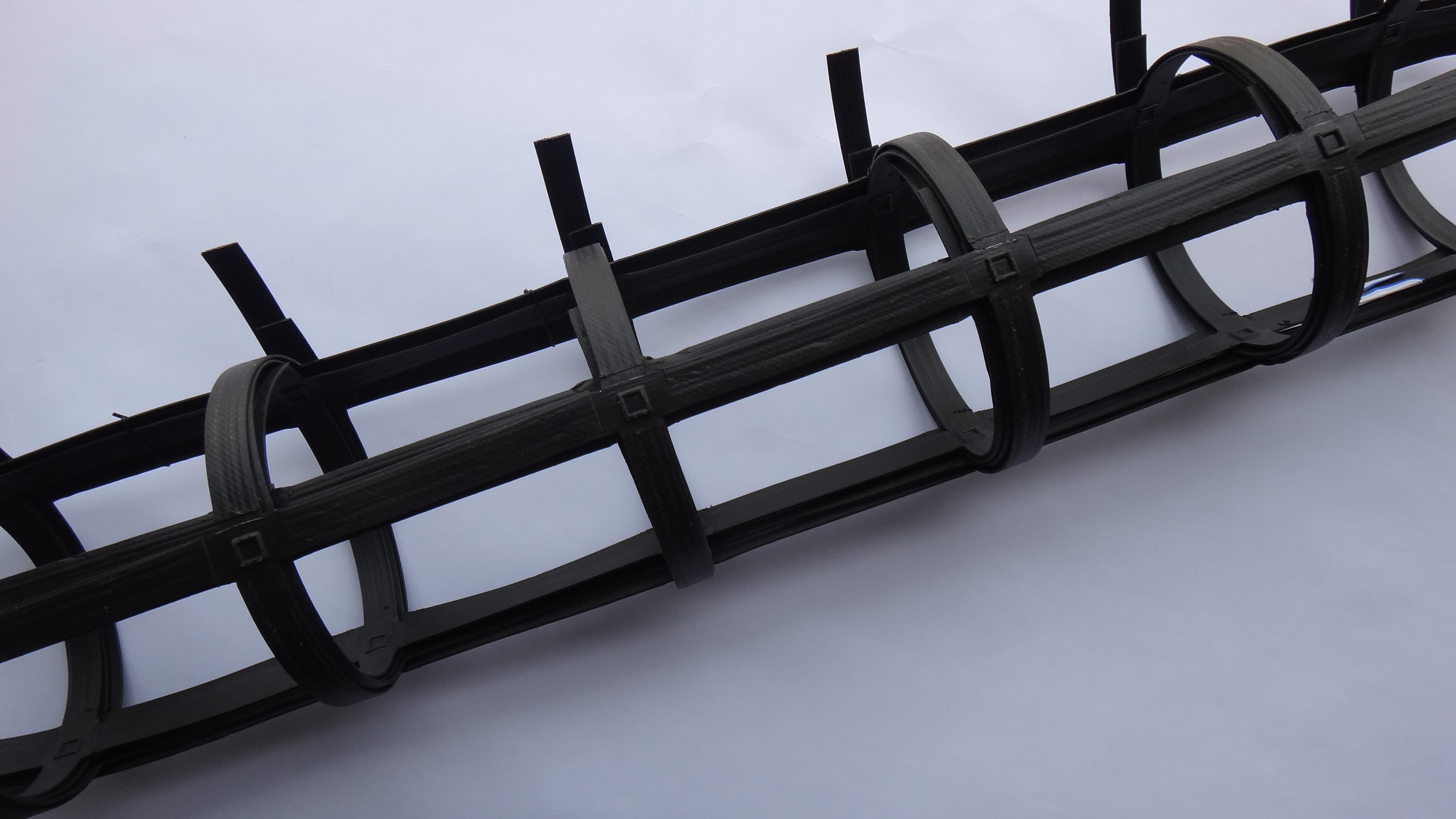

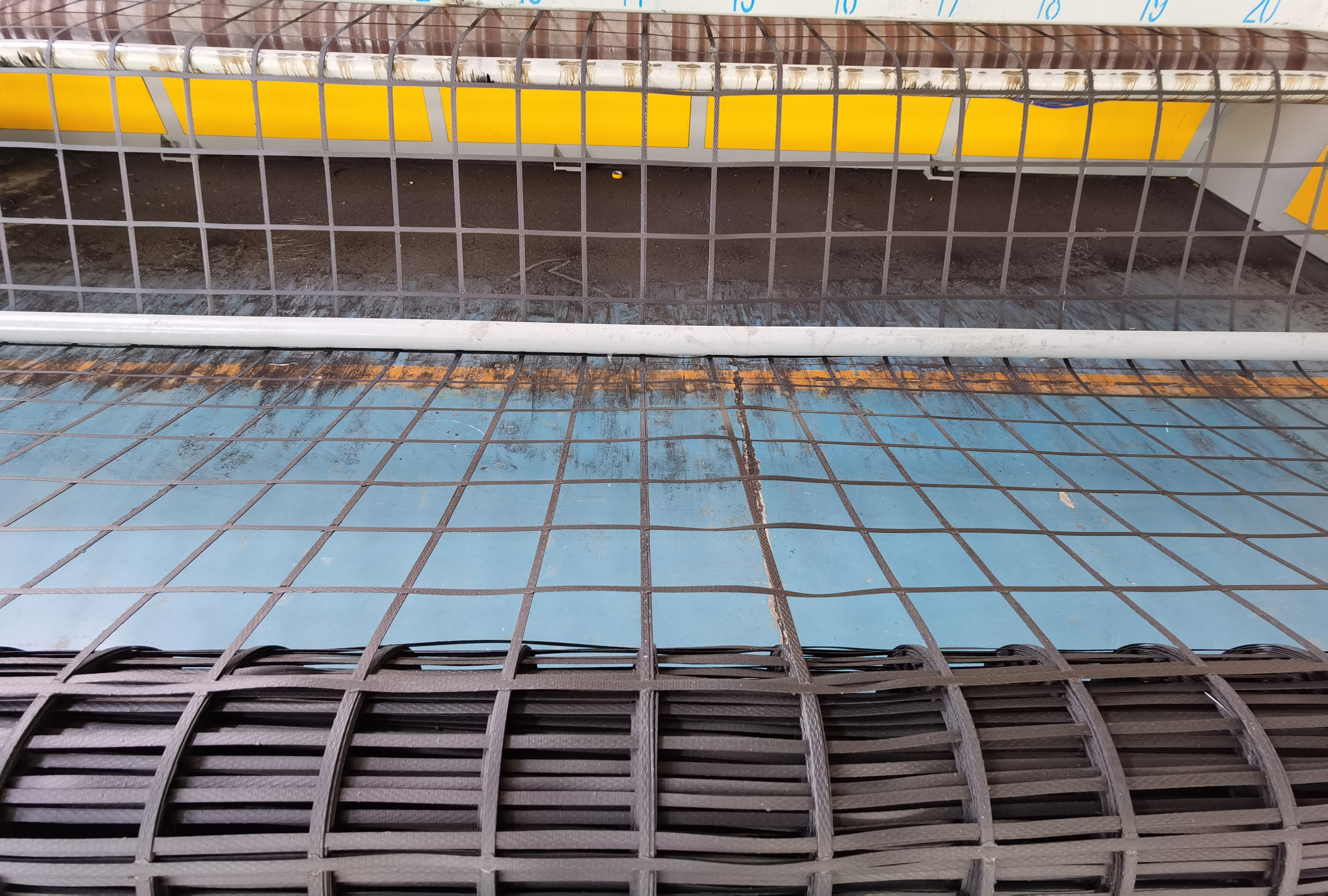

鋼絲（或其他纖維），經特殊處理，與聚乙烯（PE）或聚丙烯（PP），并添加其他助劑，通過擠出使之成為復合型抗拉條帶，且表面有粗糙壓紋，則為加筋土工帶。由此單帶，經縱、橫按一定間距編制或夾合排列，采用特殊強化粘接的熔焊技術（超聲波焊接技術）焊接其交接點而成型，則為加筋土工格柵。
特性
1、鋼塑復合格柵的拉力由經緯編織的鋼絲承擔，在低應變能力下產生的抗拉模量，縱橫向肋條協同作用，充分發揮格柵對土體的嵌鎖作用。
2、鋼塑復合格柵的縱橫向肋條的鋼絲經緯編織成網，外包裹層一次成型，鋼絲與外包裹層能協調作用，破壞伸長率很低（不大于3%）。鋼塑復合土工格柵的主要受力單元為鋼絲，蠕變量極低。
3、通過生產過程中塑料表面的處理，壓制有粗糙的花紋，以格柵表面的粗糙程度，鋼塑復合土工格柵與土體的摩擦系數。4、鋼塑復合格柵的幅寬可達6m，實現高效、經濟的加筋效果。
5、鋼塑復合格柵采用的高密度聚乙烯可以確保：在常溫下不會受到酸堿及鹽溶液，或油類的侵蝕；不會受到水溶解或微生物的侵害。同時，聚乙烯的性能也足以輻射所造成的老化。格柵受力后縱橫肋條協同作用，不會產生結點的拉裂或破損。而實際工程中，在填料的壓實后，因此未受到紫外線光和氧的侵蝕，因此完全可以滿足性工程建設的要求。
工程應用領域： 公路、鐵路、橋臺、引道、碼頭、水壩、渣場等的軟土地基加固、擋墻和路面抗裂工程等領域。
設計應用
當土工格柵應用于軟基處理時，在依據地質狀況確定加鋪格柵的位置和層數的同時，還應根據路基填土高度確定土工格柵的設計強度。
當填土高度大于4m時，土工格柵滿足行業標準的要求即可，縱橫向拉力應不小于20kN/m
當填土高度在3-4m之間時，土工格柵縱橫向拉力不小于40kN/m
當填土高度小于3m時，土工格柵縱橫向拉力不小于50 kN/m，伸長率小于4%，建議采用GSZ60-60型土工格柵當土工格柵用于路基填挖結合部時應采用雙向不低于40kN/m的土工格柵，宜采用GSZ60-60型土工格柵
當用于舊路加寬新舊路結合部位時，借鑒沈大高速公路擴建使用格柵的方法：凡填高大于3米的路基，在距路基封頂20㎝處加鋪鋼塑復合格柵，采用縱向（垂直路線方向）拉力大于或等于60kN/m，橫向（平行路線方向）拉力大于或等于20kN/m的鋼塑復合格柵，伸長率≤4%。
